Phoenix Interface
 ( http://joshyfun.webzdarma.cz/phoenix/index.html )

Questa e' un'interfaccia usata per la comunicazione tra PC e smartcard. L'interfaccia Phoenix puo' anche essere usata per aggiornare l'EEPROM 24(L)C16 sulle Cards Multimac II (Gold Wafer Card - Fun Card - Silver Card). Quest'interfaccia richiede un alimentazione esterna (dai 9 ai 30V). La connessione con la porta seriale del PC avviene tramite un cavo 1 a 1, con connettori da 9 pin, maschio-femmina.

Diagramma dello schema di base:
-------------------------------

              +-------------+  +
  +-----------|1     V    16|---+---o +5V (VCC)
 +|          +|             |  ===
 === +5V o-||-|2  MAX232  15|---+---o GND
  |           |             |
  +-----------|3      +---14|-               +5V (VCC)  +-<-o DTR
           +  |       |     |                   o       |
     +---||---|4      | +-13|----o RTS          |       +->-o DSR
     |        |       | v   |                   /       |
     +--------|5      | +-12|----o RST          \ 22K   +->-o CTS
          +   |       |     |                   /
     GND o-||-|6      +-<-11|-                  \
              |             |                   |
     RxD o----|7  ---<--- 10|-------------------+----o I/O
              |             |              |\   |
     TxD o----|8  --->---  9|--------------| |--+
              +-------------+             1|/ 2
                                          74LS07
    Al microcontroller MAX232, al pin 2
    arrivano +10 V ed al pin 6 arrivano -10 V.    74LS07
                                                  pin 7=GND, pin 14=VCC



     1M         2.2k        3|\4
  +-/\/\/--+----/\/\/-----+--| o-----+-------------o CLK
  |        |2             |  |/      |
  |       -o-             |          |100 pF
  |     /_____\           |         ===
  |        |1             |          |
  |        | 3.579545 MHz |          |
  |        |     +--+     |          -      74HC04
  +--------+---| |  | |---+         GND     pin 5,7,9,11,13=GND,
           |     +--+     |                 pin 14=VCC=+5 V
           |27pF          |27pF
          ===            ===
           |              |
           -              -
          GND            GND

Lista dei componenti:
-------------------
1 x Slot per card standard ISO (8 contatti)
1 x Connettore RS232 femmina 9pin
1 x MAX232
1 x 7805 (78L05)
1 x 74LS07 (7407)
1 x 74HC04
1 x LED verde
1 x LED rosso
5 x Condensatore 4u7/16V (2u2-22u/16-63V)
1 x Condensatore 100nF
1 x Condensatore 100pF
2 x Condensatore 27pF
2 x Resistenza 220R
2 x Resistenza 2K2
1 x Resistenza 22K
1 x Resistenza 1M0
1 x Quarzo da 3.579545 MHz

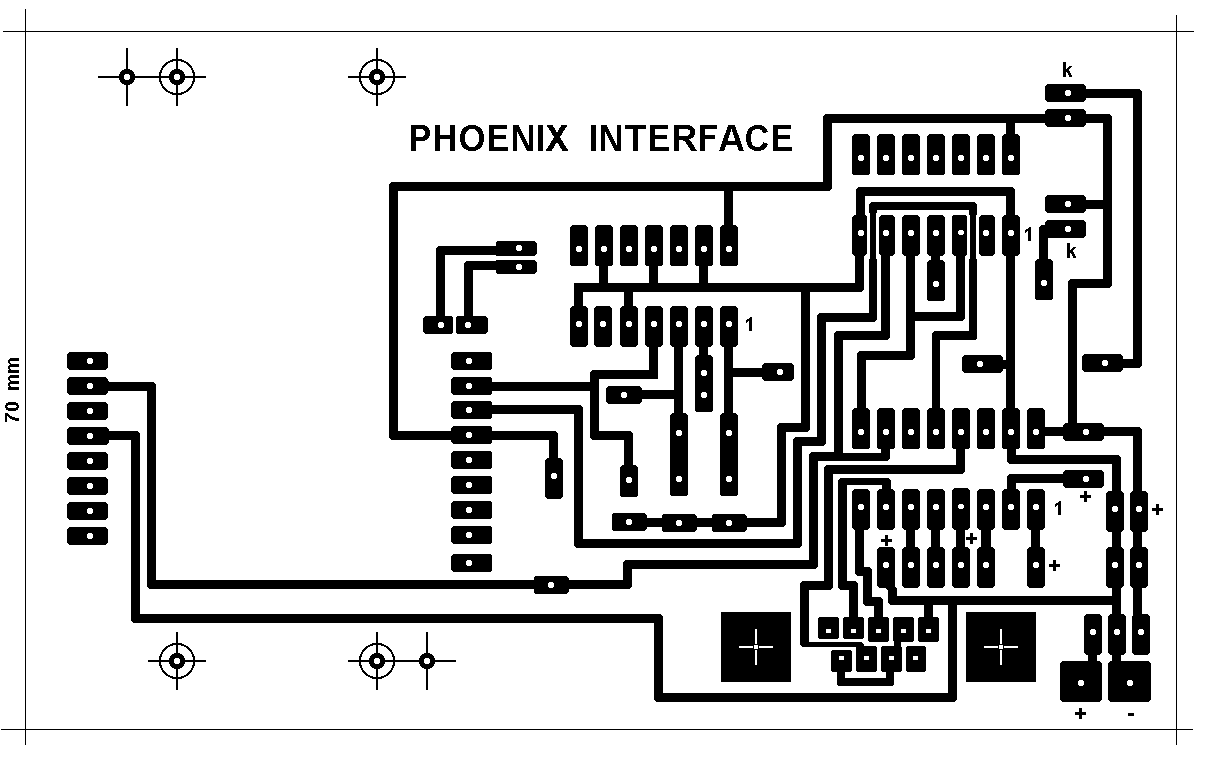

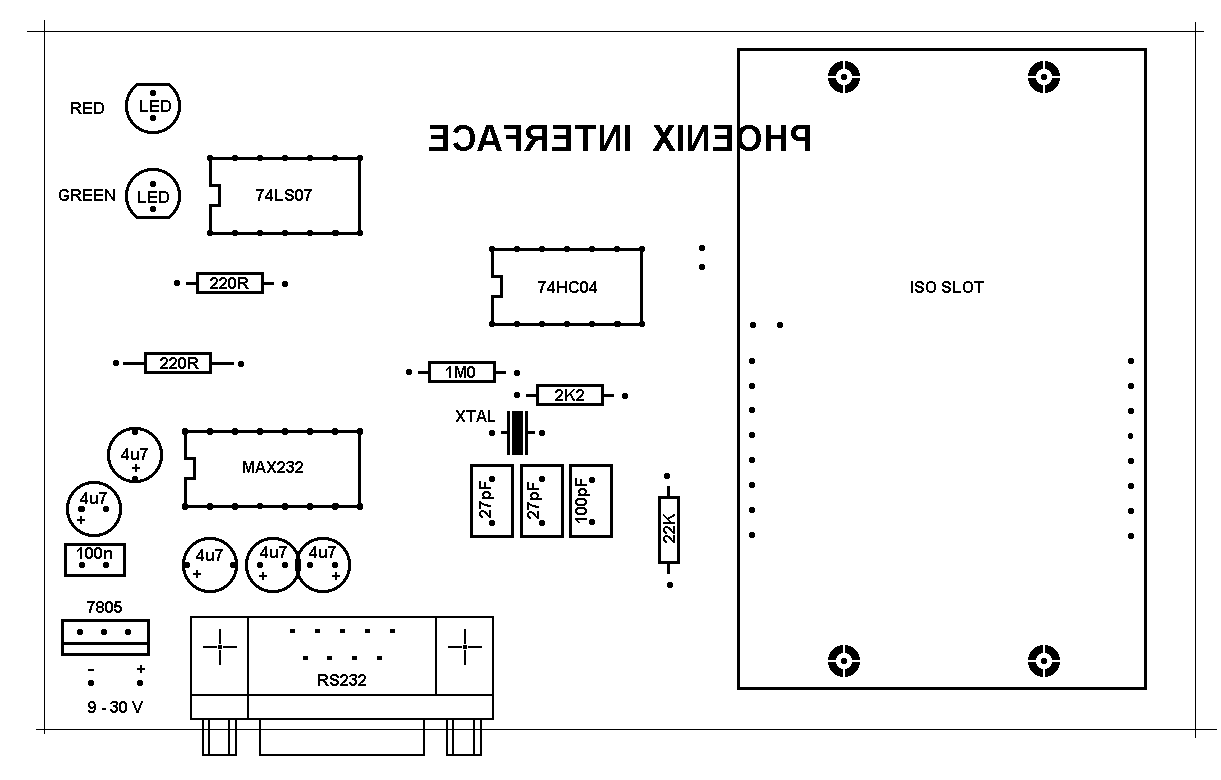

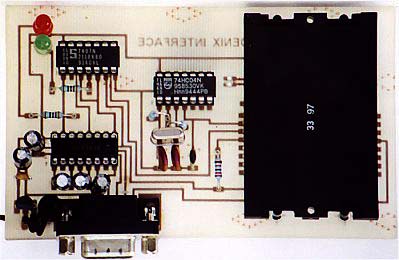

IMMAGINE DELL'INTERFACCIA
